AP 17.2 - Trava Reset-Set com Enable (RS-E Latch)

 Este circuito tem três entradas de chves à esquerda, um IC de porta NAND com quatro portas de 2 entradas no meio e indicadores de status de diodo emissor de luz (LED) de saída à direita. Ele implementa uma trava SR com uma terceira entrada, ENABLE, adicionada às duas entradas, SET e RESET, da trava SR básica .

Revise o diagrama de pinagem na folha de dados do seu CI de porta NAND quádrupla CMOS 4011. Ele será semelhante à Figura 1, mas alguns pinos podem ser diferentes. Portanto, pode ser necessário alterar as conexões nas ilustrações da placa de ensaio para corresponder à pinagem do seu CI.

Faça as três conexões do interruptor aos resistores pull-down de 10 kΩ no lado esquerdo do esquema do circuito da figura 1.

Conecte as quatro portas NAND, conforme ilustrado na figura 2. Embora este circuito use portas NAND em vez de portas NOR, seu comportamento é idêntico ao da trava SR da porta NOR .

Finalize o circuito conectando as saídas das duas portas NAND mais à direita aos LEDs. Adicione resistores de 470 Ω em série com os LEDs para limitar as correntes. Se atribuirmos o interruptor esquerdo como entrada SET e o interruptor direito como entrada RESET, o LED esquerdo será a saída Q e o LED direito a saída.

Teste todas as combinações de entrada de SET, RESET e ENABLE. Em uma trava SR básica, uma entrada SET alta (1) aciona Q alto (1), e uma entrada RESET alta (1) aciona Q baixo (0). Neste circuito, devemos considerar a presença de uma terceira entrada, ENABLE. Como o nome sugere, o propósito da entrada ENABLE é habilitar ou desabilitar as entradas SET e RESET de terem um efeito no status de saída do circuito.

Quando a entrada ENABLE está alta (1), o circuito age exatamente como a trava SR da porta NAND. Quando a entrada ENABLE está baixa (0), as entradas SET e RESET são desabilitadas e não têm efeito algum nas saídas, deixando o circuito em seu estado travado. Teste todas as entradas possíveis você mesmo para verificar se conectou seu circuito corretamente e se o circuito realmente fornece essa funcionalidade.

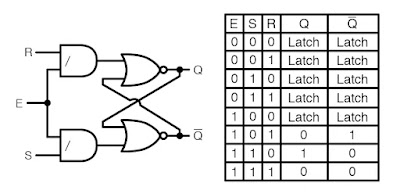

Esse tipo de circuito de trava (também chamado de trava SR com porta ) pode ser construído a partir de duas portas NOR e duas portas AND, mas o projeto de porta NAND é mais fácil de construir, pois utiliza todas as quatro portas em um único circuito integrado.
